راهنمای خرید اتصالات هیدرولیک رزوه ای

اتصالات هیدرولیک رزوه ای به دلیل سهولت استفاده، تطبیق پذیری، مقرون به صرفه بودن و دوام مفید هستند. در ادامه همراه ما با راهنمای خرید اتصالات هیدرولیک رزوه ای باشید.

راهنمای خرید اتصالات هیدرولیک رزوه ای

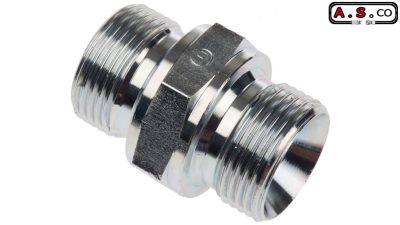

اتصالات هیدرولیک رزوه ای اتصالاتی هستند که در سیستم‌های هیدرولیک به منظور اتصال ایمن لوله‌ها یا شیلنگ‌ها استفاده می‌‌شوند. آنها دارای رزوه هایی هستند درست شبیه شیارهای روی یک پیچ که به آنها اجازه می‌دهد به طور محکم به اجزای دیگر متصل شوند و یک مهر و موم بدون نشتی ایجاد کنند. این امر به ویژه در سیستم‌های هیدرولیک، که در آن سیالات تحت فشار بالا هستند و هر گونه نشتی می‌تواند منجر به ناکارآمدی یا خرابی شود، بسیار مهم است.

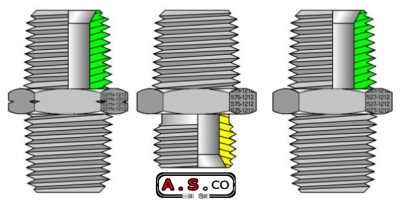

اتصالات هیدرولیک رزوه ای در اشکال و اندازه‌های مختلفی تولید می‌شوند که برای قرار دادن انواع لوله‌ها و شیلنگ‌ها طراحی شده‌اند. آنها همچنین ممکن است دارای ویژگی‌هایی نظیر یک رزوه مخروطی برای آب بندی بهتر یا یک رزوه مستقیم باشد که به ترکیبات آب بندی برای چسباندن محکم نیاز دارد. نصب این اتصالات معمولاً شامل استفاده از ابزارهایی مانند آچار برای سفت کردن آنها می‌‌باشد و اطمینان حاصل می‌کند که اتصال به اندازه کافی قوی است تا فشار هیدرولیک را در حین کار تحمل کند.

اهمیت خرید اتصالات هیدرولیک رزوه ای

اتصالات هیدرولیک رزوه ای مزایای متعددی را در سیستم‌های هیدرولیک مدرن ارائه می‌دهند که آنها را به گزینه ای محبوب برای کاربردهای مختلف تبدیل می‌کند. در ادامه به برخی از دلایل کلیدی اشاره می‌کنیم:

1. سهولت در نصب : اتصالات رزوه ای را می‌توان به راحتی بدون نیاز به ابزار تخصصی نصب و جدا کرد. این راحتی نگهداری و تعمیرات را ساده می‌کند و امکان مونتاژ و جداسازی سریعتر سیستم را فراهم می‌کند.
2. تطبیق پذیری: اتصالات رزوه ای در طیف وسیعی از اندازه ها و پیکربندی ها وجود دارند که آنها را برای کاربردهای هیدرولیکی متنوع مناسب می‌کند. آنها را می‌توان با انواع مختلفی از لوله‌ها و شیلنگ هیدرولیک استفاده کرد و نیازهای مختلف سیستم را در نظر گرفت.
3. مقاومت در برابر نشتی: هنگامی که اتصالات رزوه ای به درستی نصب شوند، قادرند مهر و موم ایمنی ایجاد کنند که خطر نشتی را به حداقل می‌رساند. این در سیستم‌های هیدرولیک که از دست دادن سیال می‌تواند منجر به ناکارآمدی و خطرات زیست محیطی شود، بسیار حائز اهمیت است.
4. مقرون به صرفه: اتصالات رزوه ای اغلب نسبت به سایر انواع اتصالات مانند اتصالات فلنجی یا جوشی ارزانتر هستند. این مزیت هزینه می‌تواند در سیستم‌های هیدرولیک در مقیاس بزرگ که اتصالات زیادی مورد نیاز است قابل توجه باشد.
5. دوام : بسیاری از اتصالات رزوه ای از مواد مستحکم نظیر فولاد، فولاد ضد زنگ یا برنج ساخته می‌شوند که قادرند فشارهای بالا و شرایط سخت عملیاتی را تحمل کنند. این دوام به طول عمر سیستم هیدرولیک کمک شایانی می‌کند.
6. استانداردسازی: اتصالات رزوه ای اغلب از استانداردهای صنعتی (مانند NPT یا BSP) پیروی کرده، که سازگاری بین سازندگان و سیستم‌‌های مختلف را تسهیل می‌کند. این استانداردسازی منبع یابی و جایگزینی را ساده می‌کند.
7. رتبه بندی فشار : اتصالات هیدرولیک رزوه ای می‌توانند کاربردهای فشار بالا را انجام دهند و آنها را برای سیستم‌های هیدرولیک نیازمند مناسب می‌کند. آنها برای حفظ یکپارچگی تحت فشار طراحی شده‌اند و عملکرد قابل اعتماد را تضمین می‌کنند.
8. طراحی فشرده: اتصالات رزوه‌ای معمولاً طراحی فشرده تری در مقایسه با سایر انواع اتصالات هیدرولیک دارند که می‌تواند در کاربردهایی که فضا محدود است مفید باشد.
9. تأثیر لرزش کاهش یافته: اتصال رزوه ای می‌تواند به جذب ارتعاشات در سیستم‌های هیدرولیک کمک کند و خطر خرابی اتصال به دلیل خستگی ناشی از ارتعاش را کاهش دهد.
10. تطبیق پذیری: همچنین این نوع اتصالات را می‌توان به راحتی با انواع مختلف سیستم‌های لوله کشی تطبیق داد که امکان تغییرات و ارتقاء را بدون طراحی مجدد گسترده فراهم می‌کند.

به طور خلاصه، این ویژگی های اشاره شده بالا، اتصالات هیدرولیک رزوه ای را به یک جزء ضروری در سیستم‌های هیدرولیک مدرن در صنایع مختلف از جمله ساخت و ساز و کاربردهای خودرو تبدیل می‌کند.

عملکرد اتصالات هیدرولیک رزوه ای

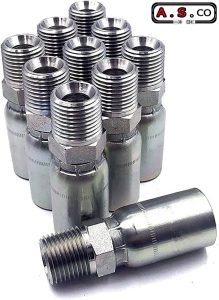

اتصالات هیدرولیک رزوه ای با ایجاد اتصالات ضد نشت و ایمن بین اجزای مختلف نظیر شیلنگ‌ها، لوله‌ها و شیرها، نقش مهمی در سیستم‌های هیدرولیک ایفا می‌کنند. این اتصالات با رزوه بر روی سطوح بیرونی یا داخلی خود طراحی شده‌اند که به آنها اجازه می‌دهد به طور محکم در اجزای رزوه ای مربوطه پیچ شوند. عملکرد اصلی اتصالات هیدرولیک رزوه ای مقاومت در برابر محیط های پرفشار و در عین حال جلوگیری از نشت مایع هیدرولیک به بیرون است.

طراحی آنها در صورت نصب صحیح، مهر و موم محکم را تضمین می‌کند، که برای حفظ فشار و کارایی سیستم ضروری است. انواع مختلفی نظیر اتصالات نر و ماده، پیکربندی‌های مستقیم یا زانویی برای پاسخگویی به نیازهای مختلف سیستم هیدرولیک در دسترس هستند.

علاوه بر این، اتصالات هیدرولیک رزوه ای برای نگهداری و تعمیر سیستم‌های هیدرولیک ضروری هستند. آنها امکان جداسازی و مونتاژ آسان اجزا را بدون نیاز به ابزارهای تخصصی فراهم می‌کنند و راحتی و کارایی را در خدمات رسانی به تجهیزات ارتقا می‌دهند.

این اتصالات با استفاده از معیارها و ابعاد استاندارد شده رزوه، سازگاری بین سازندگان و اجزای مختلف را نیز ممکن می‌سازد و پیچیدگی طراحی سیستم و موجودی قطعات را کاهش می‌دهد. علاوه بر این، اتصالات رزوه‌ای را می‌توان از مواد مختلفی نظیر فولاد، فولاد ضد زنگ یا آلومینیوم ساخت که می‌تواند در برابر عوامل محیطی و خوردگی مقاومت کند، بنابراین طول عمر و قابلیت اطمینان را در شرایط مختلف عملیاتی تضمین می‌کند.

مشخصات اتصالات هیدرولیک رزوه ای

همانطور که در طول مقاله ذکر شد، اتصالات هیدرولیک رزوه ای اجزای حیاتی در سیستم‌های هیدرولیک هستند که امکان اتصال شیلنگ‌ها، لوله‌ها را فراهم می‌کنند. مشخصات آنها برای اطمینان از جریان سیال مناسب، یکپارچگی سیستم و ایمنی مهم است. در زیر شرح مفصلی از مشخصات مختلف مربوط به اتصالات هیدرولیک رزوه ای ارائه شده است:

استانداردهای موضوع

• NPT (National Pipe Thread): رزوه مخروطی که در صورت رزوه بندی به یکدیگر مهر و موم محکمی ایجاد می‌کند.
• BSP (British Standard Pipe): در انواع موازی (BSPP) و مخروطی (BSPT) موجود است. BSPP از واشر آب بندی استفاده می‌کند، در حالی که BSPT به صورت مکانیکی آب بندی می‌کند.

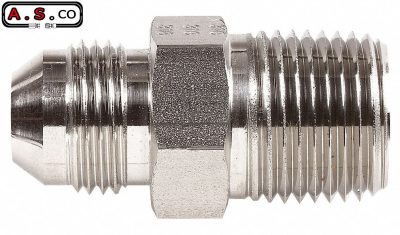

• JIC (Joint Industry Council): اتصالات 37 درجه ای فلر که یک مهر و موم محکم بر روی سطوح جفت ایجاد می‌کند.
• SAE (انجمن مهندسان خودرو): شامل هر دو اندازه استاندارد و مشخصات برای مهر و موم‌های محکم تر است.
• اندازه رزوه: معمولاً بر حسب اینچ (به عنوان مثال، 1/4″، 3/8″، 1/2″ و غیره) یا بر حسب میلی متر مشخص می‌شود و با اندازه اسمی لوله (NPS) مطابقت دارد.
• پیچ رزوه: فاصله بین تاج‌های رزوه، معمولاً بر حسب رزوه در هر اینچ (TPI) یا میلی متر، برای سازگاری اتصالات قابل توجه است.

مشخصات مواد

مواد متداول:

• فولاد: اغلب به دلیل استحکام و دوام آن استفاده می‌شود. می‌تواند مشکی، آبکاری شده یا ضد زنگ باشد.
• برنج: مقاومت در برابر خوردگی آن را برای طیف وسیعی از سیالات مناسب می‌کند.
• آلومینیوم: سبک و مقاوم در برابر خوردگی، اگرچه برای کاربردهای فشار بالا کمتر رایج است.
• پلاستیک/پلیمر: در کاربردهای کم فشار و شیمیایی استفاده می‌گردد.

نمرات مواد: درجه‌های مختلف (مانند ASTM یا SAE) بر خواص مکانیکی و مقاومت در برابر خوردگی تأثیر می‌گذارد.

رتبه بندی فشار

• فشار کاری: حداکثر فشاری که اتصالات می‌تواند با خیال راحت تحمل کند، که اغلب بر حسب PSI (پوند بر اینچ مربع) یا بار مشخص می‌شود که بر اساس متریال، اندازه و طراحی متفاوت است.
• فشار ترکیدگی: فشاری که در آن اتصالات خراب می‌شود، معمولاً به طور قابل توجهی بیشتر از فشار کاری است.

رتبه بندی دما

محدوده دما : نشان دهنده کمترین و بالاترین دماهایی است که اتصالات می‌تواند بدون خرابی تحمل کند. این موضوع می‌تواند برای سیستم‌هایی که در شرایط سخت کار می‌کنند بسیار مهم باشد.

نوع مهر

• واشر و حلقه های O : برخی از اتصالات به عناصر آب بندی برای اتصال ضد نشتی نیاز دارند، مانند حلقه های O-رینگ لاستیکی یا واشر مسی.
• سازگاری درزگیر: جنس اتصالات نیز باید با هر نوع درزگیر استفاده شده به ویژه در کاربردهای شیمیایی سازگار باشد.

فرایند نهایی

• پایان : عملیات سطحی مانند آبکاری (روی، کروم) یا آنودایز کردن می‌تواند مقاومت در برابر خوردگی و سایش را افزایش دهد.
• زبری: به طور معمول برای اطمینان از خواص آب بندی خوب و سازگاری با سطوح آب بندی مشخص می‌شود.

سبک مناسب

• رزوه مستقیم: عمدتاً برای اتصالاتی که نیاز به سفت شدن با آچار دارند استفاده می‌شود.
• زانویی: جهت جریان سیال را تغییر می‌دهد، در زوایای مختلف (به عنوان مثال، 45 درجه، 90 درجه).

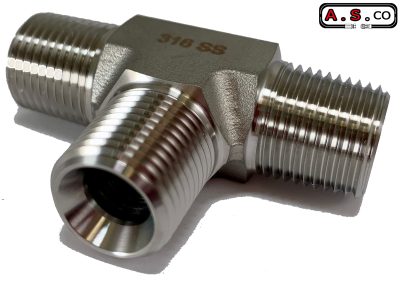

• اتصالات سه راهی : امکان انشعاب در چندین جهت را فراهم می‌کند.
• اتصالات متقاطع : چهار خط لوله کشی را در زاویه قائم به هم وصل کنید.

اندازه و ابعاد

• قطر بیرونی و داخلی: برای تطبیق با شیلنگ‌ها و لوله‌ها در کاربردهای هیدرولیک حیاتی است.
• طول و ابعاد : برای سازگاری مناسب، به ویژه در فضاهای تنگ که فاصله ممکن است نگران کننده باشد، ضروری است.

کاربرد و موارد استفاده

اتصالات می‌توانند برای کاربردهای خاصی نظیر ماشین آلات هیدرولیک، سیستم‌های خودرو یا تجهیزات صنعتی خاص باشند، که نیاز به ویژگی‌های طراحی خاصی دارند که نرخ جریان بالا، ارتعاش و انبساط حرارتی را در خود جای دهد.

در مجموع مطالب اشاره شده بالا باید گفت، اتصالات هیدرولیک رزوه ای بخشی جدایی ناپذیر از سیستم‌های قدرت سیال هستند و درک مشخصات آنها برای مهندسان، سازندگان و کاربران ضروری است تا از ایمن، کارآمد و قابل اعتماد بودن نصب اطمینان حاصل کنند. انتخاب مناسب بر اساس این مشخصات برای جلوگیری از نشتی، خرابی مواد و اطمینان از طول عمر سیستم‌های هیدرولیکی که در آن استفاده می‌شود، بسیار مهم است.

خرید اتصالات هیدرولیک رزوه ای

اگر قصد خرید اتصالات هیدرولیک رزوه ای را دارید، اطمینان از سازگاری، ایمنی و عملکرد ضروری است. در ادامه چند نکته برای در نظر گرفتن وجود دارد که به آن اشاره می‌کنیم:

1. مشخصات سیستم خود را بدانید: مشخصات سیستم هیدرولیک خود از جمله فشار مورد نیاز، محدوده دما و سازگاری سیال را بدانید. این اطلاعات به شما در انتخاب اتصالات مناسب کمک می‌کند.

2. نوع رزوه مناسب را انتخاب کنید: نوع رزوه درست را برای برنامه خود شناسایی کنید. انواع رزوه های رایج عبارتند از NPT (نخ لوله ملی)، BSP (لوله استاندارد بریتانیا)، JIC (شورای صنعت مشترک) و SAE (انجمن مهندسان خودرو). هر نوع استانداردها و کاربرد خاص خود را دارد.

3. انتخاب مواد: اتصالات ساخته شده از موادی را انتخاب کنید که برای سیال هیدرولیک و شرایط محیطی شما مناسب است. مواد متداول عبارتند از فولاد، فولاد ضد زنگ، برنج و پلاستیک. فولاد ضد زنگ اغلب برای محیط های خورنده استفاده می‌شود.

4. اندازه و ابعاد را بررسی کنید: مطمئن شوید که اتصالات با اندازه مورد نیاز شیلنگ‌ها و اجزای شما مطابقت دارند. اندازه و ابعاد رزوه داخلی و خارجی را بررسی کنید.

5. رتبه بندی فشار: بررسی کنید که اتصالات دارای درجه فشار مناسب برای کاربرد شما هستند. حداکثر فشار کاری و فشار ترکیدگی اتصالات را در نظر بگیرید.

6. نوع مهر: نوع مهر و موم مورد نیاز برای درخواست خود را تعیین کنید. برخی از اتصالات از حلقه های O استفاده می‌کنند، در حالی که برخی دیگر به تماس فلز به فلز بستگی دارند. مطمئن شوید که روش آب بندی با سیستم شما سازگار است.

7. انطباق با استانداردها: برای اطمینان از قابلیت اطمینان و ایمنی، به دنبال اتصالاتی باشید که با استانداردها و گواهینامه‌های صنعتی مرتبط مانند ISO، SAE یا JIC مطابقت دارند.

8. سطح پرداخت: پرداخت سطح اتصالات را در نظر بگیرید. روکش صاف تر ممکن است اصطکاک و مقاومت را کاهش دهد، در حالی که پوشش‌ها می‌توانند محافظت بیشتری در برابر خوردگی ایجاد کنند.

9. سازگاری را بررسی کنید: مطمئن شوید که اتصالات با نوع شیلنگ، اتصالات و سایر اجزای شما سازگار است. این موضوع شامل بررسی سازگاری رشته و توانایی ایجاد اتصالات ایمن است.

10. هزینه در مقابل کیفیت: اگرچه ممکن است وسوسه انگیز باشد که به سراغ ارزان ترین گزینه بروید، هزینه‌های بلندمدت مرتبط با خرابی یا نشت را در نظر بگیرید. سرمایه گذاری بر روی اتصالات با کیفیت بالاتر می‌تواند در درازمدت باعث صرفه جویی در هزینه و مشکلات نگهداری شما شود.

11. ابزار نصب: مطمئن شوید که ابزارهای مناسب برای نصب، مانند آچار و درزگیرهای رزوه، در صورت وجود، در اختیار دارید.

اگر در مورد اتصالات خاص مطمئن نیستید، با کارشناسان یا تامین کنندگان هیدرولیک آسیا صنعت که می‌توانند بر اساس نیازهای سیستم شما مشاوره ارائه دهند، مشورت کنید. اطمینان حاصل کنید که اتصالات به درستی بسته بندی و برچسب گذاری شده اند.

با رعایت این نکات، بهتر می‌توانید اطمینان حاصل کنید که اتصالات هیدرولیک رزوه ای که خریداری می‌کنید، نیازهای کاربرد خاص شما را برآورده می‌کند و به قابلیت اطمینان سیستم هیدرولیک شما کمک می‌کند.

سازندگان و تامین کنندگان معتبری نظیر آسیا صنعت را در نظر بگیرید که به قطعات هیدرولیکی با کیفیت معروف هستند. سرمایه گذاری بر روی برندهای قابل اعتماد می‌تواند منجر به کیفیت بهتر و طول عمر شود. با در نظر گرفتن این عوامل در هنگام خرید اتصالات هیدرولیک رزوه ای، می‌توانید از کارایی، ایمنی و طول عمر سیستم های هیدرولیک خود اطمینان حاصل کنید.

¦ جهت مشاهده سایر محصولات شرکت آسیا صنعت ما را در اینستاگرام همراهی فرمایید.

نتیجه گیری

هنگام انتخاب اتصالات هیدرولیک رزوه ای، مهم است که الزامات خاص سیستم هیدرولیک خود را در نظر بگیرید، از جمله فشار، دما، سازگاری با محیط و شرایط محیطی. قطعات جانبی مانند مهر و موم و آداپتور نیز ممکن است نقش مهمی در تضمین یک سیستم هیدرولیکی بدون نشتی و کارآمد داشته باشند.

¦ در صورت عدم داشتن زمان کافی جهت مطالعه راهنمای خرید اتصالات هیدرولیک رزوه ای PDF را کلیک فرمایید و مطالب بالا را دانلود کنید.

شرکت آسیا صنعت با بیش از 15 سال سابقه در راستای ارائه انواع محصولات هیدرولیک و پنوماتیک باکیفبت نظیر شیلنگ های هدرولیک و پنوماتیک و اتصالات هیدرولیک و پنوماتیک و … می باشد.
