معرفی انواع اتصالات زانویی هیدرولیک

انتخاب و خرید انواع اتصالات زانویی هیدرولیک به عوامل مختلفی از جمله الزامات کاربردی خاص، ویژگی‌های سیال، درجه‌بندی فشار مورد نیاز و پیکربندی فیزیکی سیستم هیدرولیک بستگی دارد که در ادامه به آن می‌پردازیم.

معرفی انواع اتصالات زانویی هیدرولیک

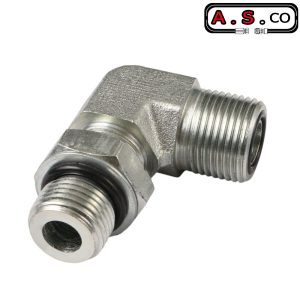

انواع اتصالات زانویی هیدرولیک اتصال دهنده های تخصصی هستند که در سیستم های هیدرولیک برای تغییر جهت جریان سیال استفاده می‌گردند. لوله ای را تصور کنید که آب را حمل می‌کند. گاهی اوقات، شما باید آن لوله را با زاویه بچرخانید. اینجاست که این اتصالات وارد عمل می‌شوند. انواع اتصالات زانویی هیدرولیک در زوایای مختلفی مانند 45 یا 90 درجه قرار دارند و از مواد قوی برای تحمل فشار بالا و اطمینان از مهر و موم محکم ساخته شده‌اند.

این طراحی به جلوگیری از نشتی کمک شایانی کرده و تضمین می‌کند که سیال هیدرولیک به آرامی در سیستم جریان می‌یابد.

این اتصالات در کاربردهایی مانند ماشین آلات ساختمانی، تجهیزات کشاورزی و فرآیندهای تولید ضروری هستند. استفاده از اتصالات زانویی هیدرولیک به مهندسان و تکنسین‌ها این امکان را می دهد که بدون از دست دادن کارایی، ترتیبات لوله کشی پیچیده ای ایجاد کنند. این انعطاف‌پذیری در طراحی به بهینه‌سازی فضا و اطمینان از عملکرد مؤثر ماشین‌آلات کمک می‌کند و این اتصالات را به بخشی حیاتی از سیستم‌های هیدرولیک تبدیل می‌کند.

عملکرد انواع اتصالات زانویی هیدرولیک

انواع اتصالات زانویی هیدرولیک اجزای حیاتی در سیستم‌های هیدرولیک هستند که برای تغییر جهت جریان سیال، اتصال لوله‌ها یا شیلنگ‌ها و تسهیل مدیریت کارآمد مدارهای هیدرولیک استفاده می‌شوند. آنها برای برآوردن الزامات عملیاتی خاص، از درجه بندی فشار تا سازگاری سیال، طراحی شده‌‌اند. در ادامه انواع مختلف اتصالات زانویی هیدرولیک و عملکرد آنها را مورد بررسی قرار می‌دهیم:

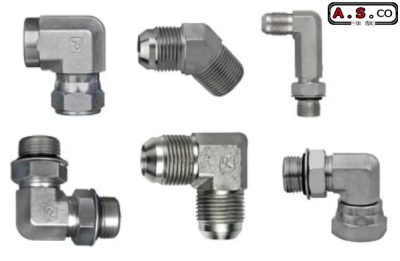

1. اتصالات زانویی استاندارد:

• کارکرد: اتصالات زانویی استاندارد معمولاً برای تغییر جهت جریان سیال به میزان 90 درجه یا 45 درجه استفاده می‌شوند. رایج ترین زاویه ها 90 درجه و 45 درجه هستند.
• موارد استفاده: این اتصالات که در سیستم‌های هیدرولیک مختلف یافت می‌شوند، برای مسیریابی شیلنگ‌ها یا لوله‌ها در اطراف موانع استفاده شده و طراحی سیستم‌های فشرده را آسان تر می‌کنند.

2. اتصالات زانویی با شعاع بلند:

• عملکرد: زانوهای شعاع بلند منحنی ملایم تری دارند، معمولاً با شعاع خط مرکزی که یک و نیم برابر قطر لوله است. آنها تلاطم و کاهش فشار را در مقایسه با زانوهای شعاع کوتاه کاهش می‌‌دهند.
• موارد استفاده: اینها در سیستم‌های هیدرولیک با سرعت بالا که در آن به حداقل رساندن افت فشار حیاتی است ترجیح داده می‌شود، مانند ماشین آلات هیدرولیک در مقیاس بزرگ و کاربردهای خودرو.

3.  اتصالات زانویی شعاع کوتاه :

• عملکرد: زانوهای شعاع کوتاه دارای خمیدگی محکم تری هستند، با شعاع خط مرکزی برابر با قطر لوله.
• موارد استفاده: در کاربردهایی که فضا محدود است و سیال هیدرولیک به شرایط جریان صاف نیاز ندارد استفاده می‌شود، اگرچه ممکن است مقداری افت فشار و تلاطم رخ دهد.

4. اتصالات زانویی رزوه دار :

• کارکرد: این اتصالات دارای رزوه‌های نر یا ماده هستند و برای اتصال لوله ها یا شیلنگ‌‌ها با انتهای رزوه دار استفاده می‌شوند.
• موارد استفاده: رایج در کاربردهای کم فشار یا سیستم‌های هیدرولیک کوچک که در آن سهولت مونتاژ و جداسازی قطعات مورد نیاز است.

5.  اتصالات زانویی فلنج دار :

• کارکرد: زانوهای فلنج دار دارای یک فلنج در هر انتها برای اتصال به سایر اجزای سیستم هیدرولیک هستند.
• موارد استفاده: در خطوط لوله هیدرولیک بزرگتر که در آن اتصالات ایمن ضروری است، استفاده می‌شود، بنابراین فشارهای بالاتر را تحمل کرده و خطر نشتی را کاهش می‌دهد.

6. اتصالات زانویی گردان :

• عملکرد: این اتصالات هیدرولیک امکان حرکت چرخشی در محل اتصال را فراهم کرده که این موضوع می‌تواند به کاهش فشار وارده بر شیلنگ‌های ناشی از حرکت یا ناهماهنگی کمک کند.
• موارد استفاده: ایده آل برای تجهیزات هیدرولیک سیار که در آن قطعات در معرض حرکت یا لرزش هستند.

7. اتصالات زانویی خاردار:

• عملکرد: طراحی شامل انتهای خاردار است که به شیلنگ این اجازه را می‌دهد تا به طور ایمن فشار داده شود و اتصال کم فشار را فراهم می‌کند.
• موارد استفاده: معمولاً در برنامه‌هایی استفاده می‌شود که به اتصال شیلنگ ایمن نیاز است، اغلب برای سیالات هیدرولیک مبتنی بر آب یا سیستم‌‌های کم فشار.

8. اتصالات زانو فشرده:

• عملکرد: از مکانیزم فشرده سازی برای اتصال لوله‌ها یا شیلنگ‌ها استفاده کنید تا اتصال ایمن و مقاوم در برابر نشتی ایجاد کنید.
• موارد استفاده: رایج در کاربردهایی که انعطاف پذیری مفصل ضروری است و اغلب در تبرید و تهویه مطبوع نیز استفاده می‌گردد.

عملکرد کلی در یک نگاه

1. تغییر جهت: عملکرد اصلی اتصالات زانویی هیدرولیک تغییر جهت جریان سیال است که امکان طراحی سیستم های انعطاف پذیر را فراهم می‌کند.
2. مدیریت فشار: با انتخاب اتصالات زانویی مناسب (مانند شعاع بلند در مقابل شعاع کوتاه)، مهندسان قادر خواهند بود افت فشار و دینامیک جریان را به طور موثر مدیریت کنند.
3. نقاط اتصال: این اتصالات به عنوان نقاط اتصال در مدارهای هیدرولیک عمل کرده و اجزای مختلف مانند شیلنگ‌ها، لوله‌ها، شیرها و محرک ها را به هم متصل می‌کنند.
4. جلوگیری از نشتی: مواد و طرح‌های با کیفیت بالا تضمین می‌کند که اتصالات زانویی می‌توانند فشارهای بالا را تحمل کنند و از نشت جلوگیری کنند که برای حفظ یکپارچگی و ایمنی سیستم بسیار مهم است.
5. مدیریت فضا: اتصالات زانویی به بهینه‌سازی فضای درون سیستم‌های هیدرولیک کمک می‌کنند و امکان نصب فشرده و سازمان‌یافته را فراهم می‌کنند.

در نتیجه موارد اشاره شده بالا، انتخاب نوع مناسب اتصالات زانویی برای اطمینان از کارایی، قابلیت اطمینان و طول عمر سیستم ضروری است.

مزایای انواع اتصالات زانویی هیدرولیک

انواع اتصالات زانویی هیدرولیک مزایای متعددی را در سیستم‌های انتقال سیال، به ویژه در کاربردهای صنعتی و خودرویی ارائه می‌دهند. یکی از مزایای اصلی، توانایی آنها در تسهیل تغییر جهت در یک شبکه لوله کشی یا لوله است. این اتصالات با اجازه دادن به سیال در زوایای مختلف، معمولاً در 90 یا 45 درجه، به هدایت محدودیت‌های چیدمان ماشین‌آلات و بهینه‌سازی فضا کمک می‌کنند.

این قابلیت جهت‌گیری تضمین می‌کند که طراحی‌های سیستم می‌توانند فشرده‌تر و کارآمدتر باشند و میزان لوله‌کشی اضافی مورد نیاز را کاهش دهند و در عین حال انتقال سیال موثر را حفظ کنند. علاوه بر این، انواع اتصالات زانویی هیدرولیک برای به حداقل رساندن اغتشاش و افت فشار طراحی شده‌‌اند که کارایی کلی سیستم های هیدرولیک را افزایش می‌دهد.

انواع اتصالات زانویی هیدرولیک علاوه بر عملکرد، برای دوام و قابلیت اطمینان در شرایط فشار بالا طراحی شده‌اند. این اتصالات از مواد مستحکمی مانند فولاد یا برنج ساخته شده‌اند که می‌توانند در برابر استرس سیستم‌های هیدرولیک که اغلب در فشارها و دماهای بالا کار می‌کنند، مقاومت کنند. مکانیسم های آب بندی به کار گرفته شده، مانند حلقه های O یا اتصالات رزوه ای، مقاومت عالی در برابر نشتی ایجاد کرده و تضمین می‌کنند که سیستم در طول زمان ایمن و عملیاتی باقی می‌ماند.

این قابلیت اطمینان به هزینه‌های تعمیر و نگهداری کمتر و توقف مکرر کمتر کمک می‌کند و خرید انواع اتصالات زانویی هیدرولیک را به سرمایه‌گذاری ارزشمندی برای صنایع وابسته به سیستم‌های قدرت سیال تبدیل می‌کند. به طور کلی، ترکیب آنها از کارایی، تطبیق پذیری و ساختار قوی، اتصالات زانویی هیدرولیک را به یک جزء حیاتی در بهینه سازی کاربردهای هیدرولیک تبدیل می‌کند.

جنس انواع اتصالات زانویی هیدرولیک

انواع اتصالات زانویی هیدرولیک را می‌توان از مواد مختلفی ساخت، بسته به الزامات کاربرد، درجه بندی فشار، شرایط دما و سازگاری شیمیایی. در ادامه برخی از مواد رایج مورد استفاده برای اتصالات زانویی هیدرولیک اشاره شده است:

» فولاد

• فولاد کربنی: به دلیل استحکام و دوام معمولاً برای کاربردهای استاندارد استفاده می‌شود. برای مقاومت در برابر خوردگی اغلب با روی پوشانده می‌شود.
• فولاد آلیاژی: استحکام و مقاومت بالاتری را در برابر دماهای بالا ارائه می‌دهد، مناسب برای کاربردهای سخت.
• فولاد ضد زنگ: مقاوم در برابر خوردگی و مناسب برای کاربرد در محیط‌های خشن یا جاهایی که تمیزی ضروری است. نمرات رایج شامل 304 و 316 است.

» برنج : اغلب برای کاربردهای فشار کمتر و در محیط‌هایی که مقاومت در برابر خوردگی مورد نیاز است استفاده می‌شود. دوام خوبی دارد و ساخت آن راحت تر است.

» آلومینیوم : اتصالات آلومینیومی سبک و مقاوم در برابر خوردگی در کاربردهایی که کاهش وزن بسیار مهم است، مانند هوافضا یا خودرو استفاده می‌گردد.

» پلیمر و پلاستیک : موادی مانند نایلون، پی وی سی و پلی پروپیلن به دلیل مقاومت در برابر خوردگی و حملات شیمیایی در کاربردهای کم فشار به ویژه در حمل و نقل کشاورزی و مواد شیمیایی مورد استفاده قرار می‌گیرند.

» چدن : گاهی اوقات در کاربردهای سنگین استفاده می‌شود که در آن استحکام بسیار مهم است، اما به طور کلی برای سیستم‌های هیدرولیک به دلیل وزن و شکنندگی کمتر رایج است.

» تیتانیوم : در کاربردهای تخصصی که نیاز به نسبت استحکام به وزن بالا و مقاومت در برابر خوردگی دارند، اگرچه گرانتر است استفاده می‌شود.

هنگام انتخاب انواع اتصالات زانویی هیدرولیک، برای اطمینان از انتخاب ماده مناسب، ضروری است عواملی نظیر درجه بندی فشار، محدوده دما و ماهیت سیال منتقل شده را در نظر بگیرید.

خرید انواع اتصالات زانویی هیدرولیک

انتخاب نوع مناسب اتصالات زانویی برای سیستم هیدرولیک شما بستگی به نیازهای خاص کاربرد شما، از جمله جهت تغییر جریان، محدودیت فضا، درجه بندی فشار و شرایط محیطی دارد. با درک انواع مختلف و کاربرد آنها، می توانید اطمینان حاصل کنید که سیستم هیدرولیک خود کارآمد و قابل اعتماد است. هنگام خرید اتصالات زانویی هیدرولیک، نکات زیر را برای اطمینان از انتخاب اجزای مناسب برای سیستم خود در نظر بگیرید:

درک کاربرد

الزامات خاص سیستم هیدرولیک خود از جمله فشار، دما و نوع سیال را تعیین کنید. کاربردهای مختلف ممکن است به مواد و طرح های خاصی نیاز داشته باشد. بر اساس روش های لوله کشی و مونتاژ تصمیم بگیرید که آیا به اتصالات جوشی، رزوه ای یا چین دار نیاز دارید.

درک اندازه

اندازه لوله را به دقت اندازه گیری کنید. اطمینان حاصل کنید که هم قطر اسمی و هم ضخامت دیوار را می‌دانید، چراکه این موارد بر اندازه اتصالات مورد نیاز شما تأثیر می‌گذارد.

درک اندازه در انواع اتصالات زانویی هیدرولیک برای اطمینان از جریان مناسب، کنترل فشار و سازگاری در یک سیستم هیدرولیک بسیار مهم است. در ادامه به جنبه‌های کلیدی اشاره می‌کنیم:

• اندازه اسمی: انواع اتصالات زانویی هیدرولیک معمولاً بر اساس قطر اسمی آنها اندازه می‌شوند که مطابق با قطر داخلی لوله یا شیلنگی است که قرار است به آن متصل شود. اندازه های رایج از کسری از یک اینچ تا چندین اینچ متغیر است.
• نوع شیلنگ: ضخامت دیواره شیلنگ هیدرولیک بر اندازه اتصالات نیز تأثیر می‌گذارد. برنامه‌های مختلف ضخامت دیواره های متفاوتی دارند که می‌تواند بر قطر خارجی کلی انواع اتصالات زانویی هیدرولیک تأثیر بگذارد.
• نوع اتصال: انواع اتصالات زانویی هیدرولیک می‌توانند انواع مختلفی از اتصالات داشته باشند (به عنوان مثال، رزوه ای، جوشی، فشاری). اندازه ممکن است بسته به نوع اتصال کمی متفاوت باشد، بنابراین مطمئن شوید که اتصالاتی را انتخاب می کنید که با روش اتصال شما مطابقت دارد.
• زاویه: زانوها معمولاً در زوایای مختلفی قرار دارند، معمولاً 90 درجه و 45 درجه. زاویه بر نحوه تغییر جهت جریان در سیستم لوله کشی تأثیر می‌گذارد.
• مواد: جنس اتصالات (مانند فولاد، برنج یا پلاستیک) می تواند بر میزان فشار و سازگاری آن با سیالات مختلف تأثیر بگذارد، بنابراین اطمینان حاصل کنید که این مورد را در انتخاب اندازه خود در نظر بگیرید.
• رتبه بندی فشار : اطمینان حاصل کنید که اتصالات زانویی هیدرولیک برای شرایط فشار سیستم شما درجه بندی شده است تا از خرابی جلوگیری شود.
• ویژگی های جریان : اندازه انواع اتصالات زانویی هیدرولیک بر ویژگی‌های جریان در سیستم تأثیر می‌گذارد. اتصالات بسیار کوچک می‌توانند باعث ایجاد محدودیت و افزایش افت فشار شوند، در حالی که اتصالات بیش از حد بزرگ ممکن است برای کاربرد ضروری نباشد.
• استانداردها و انطباق: بررسی کنید که آیا انواع اتصالات زانویی هیدرولیک با استانداردهای صنعت مربوطه (مانند SAE، ISO یا ANSI) مطابقت دارند تا از سازگاری و قابلیت اطمینان اطمینان حاصل کنید.

با در نظر گرفتن همه این عوامل اشاره شده در قسمت بالا، می‌توانید به طور موثر اندازه انواع اتصالات زانویی هیدرولیک مناسب را برای کاربرد خاص خود انتخاب کنید.

رتبه بندی فشار

اطمینان حاصل کنید که اتصالات می‌توانند فشار سیستم هیدرولیک شما را تحمل کنند. مشخصات سازنده را برای درجه بندی فشار بررسی کنید. از سازگاری با اجزای موجود در سیستم هیدرولیک خود برای جلوگیری از نشتی و خرابی اطمینان حاصل کنید.

درجه بندی فشار در انواع اتصالات زانویی هیدرولیک به حداکثر فشاری که اتصالات می‌تواند بدون شکست تحمل کند اشاره دارد. این موضوع یک مشخصه حیاتی است چراکه تضمین می‌کند که اتصالات می‌تواند فشار عملیاتی سیستم هیدرولیکی را که در آن استفاده می شود تحمل کند. درجه بندی فشار معمولاً بر حسب پوند بر اینچ مربع (psi) یا بار اندازه گیری می‌شود و می‌تواند بر اساس چندین عامل متفاوت باشد، از جمله:

• مواد : نوع ماده استفاده شده در اتصالات (به عنوان مثال، فولاد، فولاد ضد زنگ، برنج، پلاستیک) به طور قابل توجهی بر استحکام و درجه فشار آن تأثیر می‌گذارد.
• اندازه: اتصالات بزرگتر ممکن است در مقایسه با کوچکتر دارای درجه بندی فشار متفاوتی باشند، حتی اگر از یک ماده ساخته شده باشند.
• دما : دمای عملیاتی می‌تواند بر استحکام مواد تأثیر بگذارد و بسیاری از تولید کنندگان درجه بندی دما را در کنار درجه فشار ارائه می‌دهند.
• استانداردها و گواهینامه ها: استانداردهای مختلف صنعتی (مانند SAE، ANSI، ASME) ممکن است اعمال شوند که بر طراحی و درجه بندی فشار تأثیر می‌گذارد.

برای اطمینان از ایمنی و عملکرد، مهم است که اتصالاتی با درجه فشاری که بیش از حداکثر فشار عملیاتی سیستم هیدرولیک باشد انتخاب کنید. همیشه مشخصات سازنده را برای درجه بندی فشار دقیق مربوط به کاربرد خود رجوع کنید.

زاویه زانو

در مورد زاویه اتصال زانو مورد نیاز برای نصب خود تصمیم بگیرید. زوایای رایج 90 درجه و 45 درجه هستند، اما زوایای دیگر ممکن است بر اساس نیاز شما در دسترس باشند.

نوع رزوه

نوع رزوه مورد نیاز را مشخص کنید. بیشتر هیدرولیک‌ها از رزوه‌های مخروطی (مانند NPT) یا رزوه‌های مستقیم (مانند BSPT) استفاده می‌کنند، بنابراین در مورد آنچه برای اتصالات شما نیاز است، واضح باشید. به دنبال اتصالاتی باشید که با استانداردها و گواهینامه های صنعتی (مانند ISO یا SAE) مطابقت داشته باشند تا از کیفیت و قابلیت اطمینان اطمینان حاصل کنید.

¦ جهت مشاهده سایر محصولات شرکت آسیا صنعت ما را در اینستاگرام همراهی فرمایید.

نتیجه گیری

انتخاب نوع مناسب انواع اتصالات زانویی هیدرولیک به عوامل مختلفی از جمله الزامات کاربردی خاص، مواد مورد استفاده، درجه بندی فشار و شرایط محیطی بستگی دارد. درک ویژگی ها و مزایای هر نوع می تواند عملکرد و قابلیت اطمینان سیستم را افزایش دهد.

¦ در صورت عدم داشتن زمان کافی جهت مطالعه معرفی انواع اتصالات زانویی هیدرولیک PDF را کلیک فرمایید و مطالب بالا را دانلود کنید.

شرکت آسیا صنعت با بیش از 15 سال سابقه در راستای ارائه انواع محصولات هیدرولیک و پنوماتیک باکیفبت نظیر شیلنگ های هدرولیک و پنوماتیک و اتصالات هیدرولیک و پنوماتیک و … می باشد.
