معرفی انواع مانومتر و کاربرد آن
مانومتر ابزار مهمی برای اندازهگیری فشار است که چندین هدف کلیدی در زمینههای مختلف از جمله مهندسی، فیزیک و پزشکی را دنبال میکند. در ادامه همراه ما با معرفی انواع مانومتر و کاربرد آن باشید.
معرفی انواع مانومتر و کاربرد آن
مانومتر فشار سنج دستگاهی است که برای اندازه گیری فشار سیالات (مایعات یا گازها) نسبت به فشار اتمسفر استفاده میشود. معمولاً از یک لوله پر از مایع (معمولاً جیوه یا آب) تشکیل شده است که در یک انتهای آن به جو باز است. فشاری که باید اندازه گیری شود به انتهای دیگر لوله اعمال میشود.
به زبان ساده انواع مانومتر یا گیج فشار ابزاری است که فشار گاز یا مایع را در ظرف، لوله یا سیستم اندازه گیری میکند. معمولا دارای یک صفحه نمایش است که فشار را نشان میدهد. شما میتوانید آن را مانند یک دماسنج برای فشار در نظر بگیرید چرا که به شما کمک میکند تا ببینید گاز یا مایع چقدر نیرو به دیوارههای ظرف وارد میکند. این اطلاعات برای اطمینان از ایمنی و عملکرد مناسب در کاربردهای مختلف مهم است.
عملکرد انواع مانومتر
همانطور که اشاره شد، مانومتر یک ابزار اندازه گیری است که فشار یک سیال یا گاز را در یک فضای محدود، به عنوان مثال در یک دیگ بخار اندازه گیری میکند. مانومتر فشار را نسبت به فشار اتمسفر نشان میدهد. عملکرد مانومتر به شرح زیر است. متر شامل یک سیلندر فلزی است. هنگام اندازه گیری گاز یا سیال، سیلندر فنری کنتور فشرده میشود. متعاقباً سیلندر تغییر شکل میدهد که به متر تبدیل میشود و به شما این امکان را میدهد نتیجه مورد نظر را بخوانید.
به طور کلی، انواع مانومتر دادههای ضروری را ارائه میدهند که به تصمیمگیریها، تضمین ایمنی، و افزایش کارایی فرآیندهای مختلف در رشتههای مختلف کمک میکند.

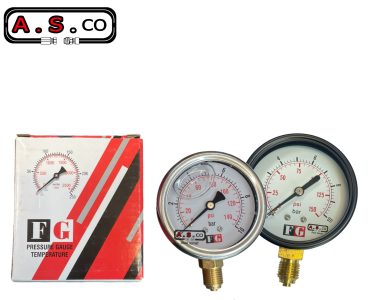

انواع مانومتر
مانومتر فشار خشک
مانومتر فشار خشک ابزاری است که برای اندازه گیری فشار گازها یا مایعات استفاده میشود. برخلاف مانومترهای مرطوب که از ستون مایع (معمولاً جیوه یا آب) برای نشان دادن فشار استفاده میکنند، مانومترهای خشک از روشی جامد یا مکانیکی برای اندازه گیری فشار بدون دخالت مایع استفاده میکنند.
ویژگی انواع مانومتر فشار خشک
- مکانیسم اندازه گیری: اغلب از لوله بوردون، دیافراگم یا عنصر مکانیکی دیگری استفاده میکنند که در پاسخ به فشار تغییر شکل میدهد. سپس تغییر شکل به یک مقدار قابل خواندن در یک سنج تبدیل میشود.
- کاربردها: مانومترهای خشک معمولاً در کاربردهایی استفاده میشوند که وجود مایع میتواند مشکلساز باشد، مانند اندازهگیری گاز یا در سیستمهایی که نشت میتواند باعث ایجاد خطر شود.
- انواع: مانومترهای خشک طرحهای مختلفی از جمله گیجهای مکانیکی مانند گیجهای بوردون، فشارسنج های دیجیتالی و سنسورهای الکترونیکی پیشرفته تر وجود دارد.
- سهولت استفاده : این ابزار معمولاً به راحتی قابل خواندن هستند و میتوانند فشار را سریع و دقیق نشان دهند.
- نگهداری: مانومترهای خشک نسبت به انواع مرطوب نیاز به نگهداری کمتری دارند زیرا هیچ مایعی وجود ندارد که بتواند تبخیر، یخ بزند یا نشت کند.
شاید بتوان گفت به طور کلی، انواع مانومتر فشار خشک به دلیل قابلیت اطمینان و سهولت استفاده، ابزار ارزشمندی برای اندازه گیری فشار در کاربردهای مختلف صنعتی و علمی هستند.
مانومتر فشار روغنی
مانومتر فشار روغنی وسیله ای است که برای اندازه گیری فشار روغن در یک سیستم، معمولاً در موتورها، ماشین آلات یا سیستمهای هیدرولیک استفاده میشود. که یک نشانه بصری از سطح فشار روغن است که برای عملکرد مناسب موتورها و سایر ماشین آلات بسیار مهم است.
مانومتر معمولاً از یک عنصر حساس به فشار (مانند دیافراگم یا لوله بوردون) تشکیل شده است که به فشار روغن واکنش نشان میدهد. با افزایش یا کاهش فشار روغن، عنصر اندازهگیری حرکت میکند و سپس به مقیاس یا نمایشگر قابل خواندن تبدیل میشود. نظارت بر فشار روغن ضروری است، زیرا به اطمینان از روانکاری کافی، جلوگیری از سایش یا خرابی موتور و حفظ سلامت کلی سیستم کمک میکند.
در استفاده عملی، مانومترهای فشار روغن میتوانند مکانیکی یا الکترونیکی باشند، با برخی از سیستمهای مدرن، خوانشهای دیجیتالی برای اندازهگیریهای دقیقتر و قابل تفسیر آسانتر ارائه میشوند.
ویژگی انواع مانومتر فشار روغنی
در ادامه به برخی از ویژگیهای کلیدی که معمولاً در مانومترهای فشار روغنی در ارتباط هستند اشاره میکنیم:
- محدوده فشار : انواع مانومتر دارای محدودههای مختلف فشار مناسب برای کاربردهای مختلف هستند که اندازه گیری دقیق را چه در سیستمهای فشار کم و چه در فشار بالا تضمین میکند.
- واحدهای اندازه گیری : آنها میتوانند فشار روغن را در واحدهای مختلفی مانند psi (پوند بر اینچ مربع)، بار، کیلو پاسکال (کیلو پاسکال) یا میلی متر جیوه (میلی متر جیوه)، بسته به استانداردهای منطقه یا کاربر نشان دهند. ترجیح
- آنالوگ در مقابل دیجیتال : مانومترهای آنالوگ دارای صفحه و سوزن مکانیکی هستند که نمایش بصری فشار را ارائه میدهند. در انواع مانومتر دیجیتال خوانشهای الکترونیکی را ارائه میدهند که اغلب با نمایشگرهایی با نور پس زمینه برای دید بهتر ارائه میشود.
- کالیبراسیون: بسیاری از مانومترها را میتوان برای اطمینان از دقت در محدوده عملیاتی آنها کالیبره کرد. برخی از مدل ها ممکن است دارای گزینه های خود کالیبراسیون باشند.
- زمان پاسخ: سرعتی که مانومتر به تغییرات فشار روغن پاسخ میدهد، که برای نظارت بلادرنگ بسیار مهم است.
- دوام: مانومترهای فشار روغن برای مقاومت در برابر محیط های خشن، از جمله دماهای بالا و ارتعاشات موجود در موتورها ساخته شدهاند.
- گزینه های نصب : گزینههایی برای نصب پنل یا استفاده مستقل برای قرار گرفتن در تنظیمات مختلف، افزایش قابلیت استفاده در برنامههای مختلف.
- گزینه های پر از مایع: بسیاری از مانومترها در طرح های پر از مایع موجود هستند که ارتعاشات را کاهش می دهند و مکانیسم را از ضربه محافظت میکنند و دوام و دقت را افزایش میدهند.
- قابلیت خوانایی مقیاس: مقیاس های مشخص شده برای خواندن آسان، اغلب با کد رنگی برای نشان دادن سطوح فشار ایمن و ناایمن.
- سازگاری: طراحی شده برای سازگاری با انواع روغن و سیالات مورد استفاده در کاربردهای صنعتی یا خودرو.
- نیازهای نگهداری: سهولت نگهداری یا تعویض قطعاتی که ممکن است در طول زمان فرسوده شوند و همچنین مقاومت در برابر خوردگی و سایر اشکال تخریب.
- کاربردها : تقریباً در هر وسیله نقلیه، کشتی دریایی یا تجهیزاتی که دارای موتور است و از روغن استفاده میکند، میتوانید یک گیج فشار روغنی پیدا کنید. برخی از موارد استفاده بالقوه شامل اندازه گیری عملکرد موتور در وسایل نقلیه تجاری، قایق های تفریحی و تجهیزات صنعتی است. مزیت گیج فشار روغن این است که در همه کاربردها به طور مشابه عمل میکنند. با این حال، برخی از گیجهای فشار روغن اطلاعات دقیق تری را نسبت به سایرین در اختیار شما قرار میدهند.
ویژگیهای اشاره شده بالا در مجموع تضمین میکنند که مانومتر فشار روغن ابزاری قابل اعتماد برای نظارت بر فشار روغن است که برای عملکرد کارآمد و ایمن موتورها و ماشین آلات بسیار مهم است.

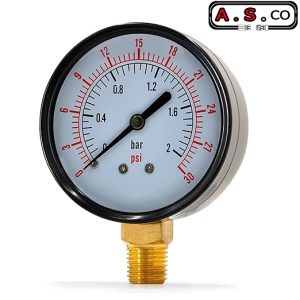

خرید انواع مانومتر
هنگام خرید یک مانومتر، چه برای آزمایشگاه، سیستم HVAC یا مصارف صنعتی، مهم است که چندین فاکتور را در نظر بگیرید تا مطمئن شوید که مانومتر مناسب را برای نیازهای خود انتخاب میکنید. در زیر راهنمای خرید جامعی برای کمک به شما در تصمیم گیری آگاهانه آورده شده است.
آشنایی با اشکال انواع مانومتر
- مانومترهای لوله یو: ساده و قابل اعتماد، مناسب برای اندازه گیری اختلاف فشار کوچک.
- مانومترهای دیجیتال : ارائه بازخوانی دیجیتال برای سهولت استفاده. اغلب شامل ویژگی های اضافی مانند ثبت داده ها و واحدهای اندازه گیری متعدد است.
- مانومترهای لوله بوردون: ابزارهای مکانیکی که میتوانند محدوده فشار بالاتر را اندازه گیری کنند. معمولا در کاربردهای صنعتی استفاده میشود.
- مانومترهای دیفرانسیل: طراحی شده برای اندازه گیری اختلاف فشار بین دو نقطه، ایده آل برای سیستمهای HVAC.
- مانومتر مغناطیسی: برای اندازه گیری فشار دیفرانسیل با دقت بالا استفاده میشود که اغلب در اتاقهای تمیز و HVAC استفاده میشود.
محدوده فشار انواع مانومتر
حداقل و حداکثر فشاری را که باید اندازه گیری کنید در نظر بگیرید. مطمئن شوید که مانومتر میتواند محدوده مورد انتظار را اندازه گیری کند. محدوده خیلی باریک یا خیلی وسیع میتواند بر دقت و قابلیت استفاده تأثیر بگذارد.
واحدهای اندازه گیری انواع مانومتر
مانومترها میتوانند فشار را در واحدهای مختلفی از جمله پاسکال (Pa)، پوند بر اینچ مربع (PSI)، بار و اینچ آب (inH2O) اندازه گیری کنند. یکی را انتخاب کنید که با استانداردهای صنعت شما یا برنامه خاص شما مطابقت داشته باشد.
دقت و وضوح انواع مانومتر
به مشخصات دقت (اغلب به صورت درصدی از مقیاس کامل بیان می شود) و وضوح (کوچکترین تغییر فشاری که می توان تشخیص داد) نگاه کنید. دقت بالاتر ممکن است برای کاربردهای علمی بسیار مهم باشد، در حالی که دقت کمتر ممکن است برای استفاده عمومی کافی باشد.
بررسی محیط کاربردی انواع مانومتر
شرایط کار (دما، رطوبت و وجود مواد شیمیایی) می تواند به طور قابل توجهی بر انتخاب شما تأثیر بگذارد. مطمئن شوید که مانومتر به گونه ای طراحی شده است که در برابر شرایطی که با آن مواجه خواهد شد، از جمله مواد پوششی مناسب، مقاومت کند.
کالیبراسیون و نگهداری انواع مانومتر
بررسی کنید که آیا مانومتر دارای گواهی کالیبراسیون است و آیا می توان آن را به راحتی کالیبره کرد. در نظر بگیرید که چند بار ممکن است نیاز به تنظیم مجدد و هزینه ها و پیچیدگی های مربوط به حفظ دقت داشته باشید.
قابل حمل و اندازه
تصمیم بگیرید که آیا به یک واحد قابل حمل یا یک نصب ثابت نیاز دارید. اگر قابل حمل بودن مهم است، طراحی سبک وزن و جمع و جور را انتخاب کنید که به راحتی قابل حمل باشد.
نمایش و خوانایی انواع مانومتر
مطمئن شوید که مانومتر دارای صفحه نمایش واضح و خوانا است، مخصوصاً برای انواع دیجیتال. گزینه هایی مانند نور پس زمینه برای محیط های کم نور و اندازه نمایشگر را برای سهولت خواندن از راه دور در نظر بگیرید.
برخی از مانومترهای دیجیتال قابلیت ثبت داده ها را ارائه میدهند که میتواند برای نظارت و تجزیه و تحلیل طولانی مدت مفید باشد. گزینه های اتصال مانند بلوتوث یا USB را برای انتقال داده به رایانه یا دستگاه های تلفن همراه بررسی کنید.
نتیجه گیری
مانومتر ابزاری ضروری برای بسیاری از کاربردهای علمی و صنعتی است. با در نظر گرفتن نوع، برد، دقت، محیط و ویژگی های مانومتر، می توانید بهترین محصول را برای رفع نیاز خود انتخاب کنید. همیشه چندین گزینه را مقایسه کنید و در صورت لزوم با کارشناسان مشورت کنید تا بهترین انتخاب را برای برنامه خاص خود داشته باشید.
¦ جهت مشاهده سایر محصولات شرکت آسیا صنعت ما را در اینستاگرام همراهی فرمایید.
سوالات متداول

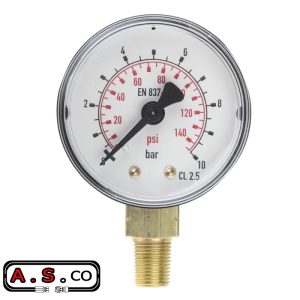

⩺ قیمت انواع مانومتر به چه صورت است؟
انواع مانومتر در محدوده قیمتی وسیعی عرضه میشوند. بودجه ای تنظیم کنید که با نیازهای شما مطابقت داشته باشد و در عین حال کیفیت و ویژگی های کلی را در نظر بگیرید.. برای دقیقترین قیمتگذاری، بهتر است مستقیماً با تامینکنندگان یا تولیدکنندگان نظیر شرکت آسیا صنعت چک کنید، چراکه ما اغلب طیف وسیعی از گزینهها را با اطلاعات دقیق قیمت داریم. بهتر است بر اساس نیازهای برنامه خود بودجه تعیین کنید و ویژگی ها را اولویت بندی کنید و با در نظر گرفتن عملکرد و قابلیت اطمینان، مارک ها و تامین کنندگان را برای بهترین ارزش مقایسه کنید.
⩺ دلیل اهمیت استفاده از مانومتر چیست؟
- کالیبراسیون و آزمایش: در بسیاری از تنظیمات صنعتی و آزمایشگاهی، از مانومتر برای کالیبراسیون سایر دستگاههای فشار استفاده میشود که از دقت و اطمینان در اندازه گیری ها اطمینان حاصل میشود.
- مطالعات دینامیک سیالات: در مهندسی و فیزیک، مانومترها به مطالعه دینامیک سیالات کمک میکنند و به محققان اجازه میدهند تغییرات فشار را در شرایط یا سیستمهای مختلف تجزیه و تحلیل کنند.
- ایمنی: نظارت بر فشار در سیستم هایی مانند بویلرها، خطوط گاز یا فرآیندهای شیمیایی برای ایمنی بسیار مهم است. مانومترها میتوانند به شناسایی سطوح فشار خطرناکی که میتوانند منجر به خرابی تجهیزات یا حوادث شوند کمک کنند.
- ابزار تشخیصی: در کاربردهای پزشکی، مانومترها را میتوان برای اندازه گیری فشار خون، کمک به تشخیص وضعیت سلامت و نظارت بر سلامت بیمار استفاده کرد.
- تحقیق و توسعه: در تحقیقات علمی، درک تغییرات فشار برای جمع آوری و تجزیه و تحلیل داده های تجربی ضروری است، با مانومترهایی که قرائت های قابل اعتمادی را ارائه میدهند.
- کنترل فرآیند: در تولید و فرآیندهای شیمیایی، حفظ سطوح فشار خاص اغلب برای کیفیت محصول حیاتی است. مانومترها به نظارت و کنترل این فرآیندها کمک میکنند.
⩺ نحوه خواندن گیج فشار روغن به چه صورت است؟
اکثر گیجهای فشار روغن اعدادی از 1-80 یا 1-100 را روی یک صفحه نمایش دیجیتال یا یک صفحه نشانگر نمایش میدهند. برخی از گیجهای فشار روغن از علامت H یا L برای نشان دادن فشار بالا یا پایین استفاده میکنند. تعیین فشار روغن پایه به عنوان نقطه مقایسه مفید است. اگر گیج فشار روغن شما به طور نامنظم رفتار میکند، این موضوع میتواند نشاندهنده یک مشکل باشد.
